الدرس السابع - الحساسات

 بسم الله الرحمن الرحيم

بعد ان ناققشنا الدرس السابق كيفية التعامل مع حساس المسافة وحساس الحركة مع امثلة تطبيقية لكل منهم نبدأ اليوم درسا جديدا

ولكن ان كنت لا تعلم ما هى الأردوينو فلقد قمنا بنشر 7 دروس

 تلخص ما هى الأردوينو يمكن الإطلاع عليها من هنا

سنناقش فى هذا الدرس نوعان من اهم المواتير ماتور dc و ماتور servo

نبدأ بموتور dc

مبدا العمل الخاص بهذا الموتور :

يعمل المحرك بمبدأ قوة لورنتز الذي يقول أن:"أي موصل يسير

فيه تيار كهربائي ويكون موجودا في مجال مغناطيسي خارجي

تؤثر عليه قوة، ويكون اتجاه القوة عموديا على كل من اتجاه

المجال المغناطيسي واتجاه التيار الكهربائي" طبقا لـ قاعدة اليد

اليمنى).

ولكي يستمر الملف الوسطي في الدوران فيلزم عكس التيار فيه كل

 نصف دورة . وهذا يتم بواسطة مبادل كهربائي يستمد التيار

المستمر من بطارية عن طريق فرشتين موصلتين (أسود في

الشكل) ويوصله إلى الملف . تتكون الفرشة من شرائح من النحاس .

يتميز محرك التيار المستمر بتكلفة قليلة، وأداء مستديم، وتحكم

سهل في سرعة المحرك . إلا أنه يحتاج استبدال الفرش وتنظيف

اقطاب المبادل الكهربائي بين حين وآخر .

التوصيل الى الأردوينو يتم التوصيل موتور التيار المستمر الى الأردوينو عن طريق شريحة تسمى شريحة h-bridge

ويوجد نوعان l239d

1298n motor driver

سنتعامل مع الشريحة وليس الدرايفر

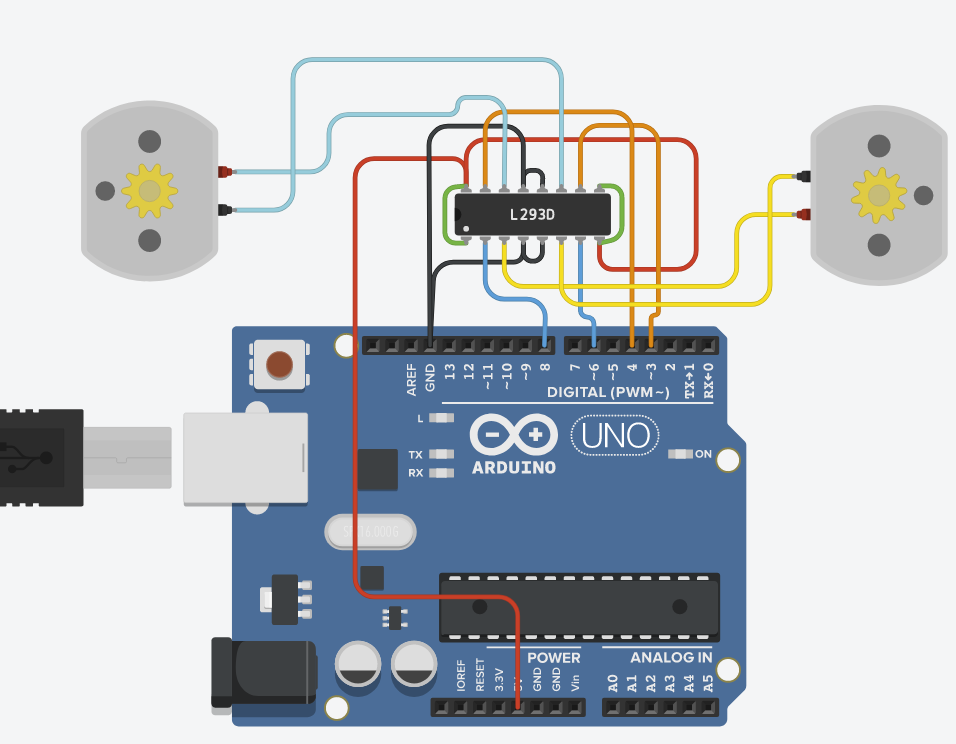

التوصيل كما هو موضح فى المخطط  الأتى

يتم توصيل vs الى مصدر الجهد الخاص بالشريحة ويكون من 5 فولت الى 20 فولت

يتم توصيل vss الى 3.3 فولت

يتم توصيل منافذ gnd كلها مع بعضها

ويتم توصيل منافذ enable الى vss

هذه المنافذ التى تتحكم في تشغيل او اطفاء المحرك من الأساس

بعد ذلك نتجه الى منافذ input - output

يتم التحكم فى اتجاه الموتور من منافذ input

حيث منفذ input رقم 1 و 2 يتم من خلالهما التحكم فى الموتور الأول اللذان يتم توصيلهما الى المنافذ الرقمية الخاصه بالأردينو

الذي يتم توصيله الى المنفذان output رقم 1 و 2

 وهكذا مع باقى المنافذ

عند ادخال على المنفذ الدخل الأول 5 فولت وادخال على المنفذ الدخل الثانى 0 فولت يدور المحرك فى عكس عقارب الساعه

والعكس صحيح

ولكن لا يصح ادخال على منفذان الدخل 5 فولت

التجربة :

سنقوم بعمل تجربة الأتيه الموضحه فى الفيديو الأتى

التوصيل :

التوصيل كما هو موضح بالأعلى لن نقوم بشرحه

الكود :

void setup()

{

  pinMode(6, OUTPUT);

    pinMode(8, OUTPUT);

    pinMode(4, OUTPUT);

    pinMode(3, OUTPUT);

}

void loop()

{

  digitalWrite(6, HIGH);

  digitalWrite(8, LOW);

  digitalWrite(4, HIGH);

  digitalWrite(3, LOW);

  delay(5000);

  digitalWrite(6, LOW);

    digitalWrite(8, HIGH);

    digitalWrite(4, LOW);

  digitalWrite(3, HIGH);

  delay(5000);

}

الكود ايضا لقد قمنا بشرحه فى الدروس السابقه يمكنكم الإطلاع عليها

نتطرق الأن الى الموضوع الثانى من مناقشتنا servo motor

السيرفو عبارة عن محرك يمكنه الدوران بزاوية محددة من خلال برمجته مسبقا عبر الاردوينو او أي دائرة الكترونية. توجد الدوائر الإلكترونية داخل وحدة محرك الـ servo، يحتوي المحرك على عمود قابل للتحكم بموضعه، وعادة ما يكون مزودًا بأجزاء مساعدة لزيادة عزم الدوران. يتم التحكم في المحرك بإشارة كهربائية تحدد مقدار حركة العمود

يحتوى الموتور السيرفو على 3 منافذ

منفذ الأحمر او منفذ الطاقة وهو الذي يتم توصيله ب 5 فولت

منفذ الأسود يتم توصيله الى السالب

منفذ الإشارة يتم توصيله الى المنافذ الرقمية الخاصه بالأردوينو

التوصيل موضح فى الصورة الأتيه

التجربة :

سنقوم بأداء نفس التجربة الموضحه فى هذا الفيديو

اولا التوصيل

التوصيل كما هو موضح بالأعلى

ننتقل الى الكود :

#include <Servo.h>

Servo servo;

int vda = A0;

int val = 0;

void setup()

{

servo.attach(10);

}

void loop()

{

val = analogRead(A0);

  val = map(val,0,1023,0,255);

  val = constrain(val,0,255);

  servo.write(val);

}

فى البداية للتعامل مع السيرفو موتور يجب استخدام مكتبة مخصصه عن طريق

#include <Servo.h>

ثم تعريف المكتبة بان هناك موتور سيرفو سيتم التعامل معه عن طريق

Servo servo;

من ثم تعريف المكتبة بمنفذ الموتور الذي يتصل بالأردوينو

servo.attach(10);

من ثم قراءة قيمة المقاومة المتغيرة وعمل عملية مساواة بين قيمة المقاومة التى تتراوح بين 0 الى 1023 ومساواتها من 0 الى 255 القيمة التى يمكن الحصول عليها من الأردوينو كقيمة تماثلية

val = analogRead(A0);

val = map(val,0,1023,0,255);

val = constrain(val,0,255);

من ثم اخراج القيمة النهائية وجعل الموتور يتحرك بدرجة محدده

servo.write(val);

فى نهاية الموضوع بعد ان ناقشنا اشهر انواع المواتير فى هذا الدرس

ننهى درسنا ولنا لقاء فدرس اخر

لتحميل جميع الأكواد اضغط هنا

تصميم : بلال حسان سعدى

الدرس السادس - الحساسات

 بسم الله الرحمن الرحيم

بعد انا ناقشنا فى الدرس السابق كيفية التعامل مع حساس الحرار وحساس اللهب

سنتطرق اليوم الى مواضيع جديده

ولكن ان كنت لا تعلم ما هى الأردوينو فلقد قمنا بنشر 7 دروس تلخص ما هى الأردوينو يمكن الإطلاع عليها من هنا

سنتطرق اليوم الى ultrasonic sensor , RIBsensor

في البداية حساس المسافة او حساس ultrasonic

يعمل هذا الحساس على مبدأ سرعة الصوت حيث يحتوى هذا الحساس على مرسل ومستلم يرسل المرسل موجات تحت صوتيه

مثل الخفاش

وعندما يعترض جسم هذه الموجات ترتد مره اخرى فيستلمها المستلم الخاص بالحساس فيعطى قراءة بالزمن الذي استغرقه الحساس منذ ارسال الموجة والى اي يتم استلامها

ومع وجود الزمن وسرعه الصوت يقوم الحساس بعمل عملية حسابية لإيجاد المسافة

حيث المسافة  = السرعه ضرب الزمن

ومن هذه العلاقة يقوم الحساس بحساب المسافة

ويكون مدى هذا الحساس حوالى 50 سم غالبا

يحتوى الحساس على منفذان منفذ echo و trig

وهناك انواع اخرى تحتوى على منفذ واحد للبيانات ولكنها غير مشهورة مثل الحساس الذي لديه منفذان للبيانات

يتم توصيل echo , trig الى المنافذ الرقمية الخاصه بالأردوينو

ويتم توصيل vcc الى 5 فولت

ويتم توصيل gnd الى السالب

التجربة :

قمنا بتصميم العديد من المشاريع حول هذا الحساس يمكن الإطلاع عليها:

كيفية عمل جهاز تعقيم اليدين بواسطة الأردوينو

كيفية عمل رادار بواسطة الأردوينو

ثانيا : حساس الحركة rib sensor

يعتبر هذا الحساس من الحساسات الرائعه ولكن لا يمكن لهذا الحساس قياس المسافة بل كل ما يمكنه ان يتحسس من وجود حركة فى مكان ما ويعتمد هذا الحساس على الأشعة تحت حمراء

يتميز هذا الحساس بانه يحتوى على مقاومات متغيرة بمكن منها التحكم فى حساسيته والتحكم فى المدى الخاص به

يحتوى هذا الحساس على 3 منافذ

منفذ الموجب يتم توصيله ب 5 فولت

منفذ السالب يتم توصيله بالسالب

منفذ الإشارة يذهب الى المنافذ الرقمية الخاصه بالأردوينو

التجربة :

هناك العديد من المشاريع بإستخدام حساس الحركة يمكن الإطلاع عليها

الباب الأوتماتيكى بإستخدام خساس rib

لحل مشكلة السرقة بالأردوينو

تصميم : بلال حسان سعدى

الدرس الخامس - الحساسات

بسم الله الرحمن الرحيم

بعد ان ناقشنا فى الدرس السابق حساس الرطوبة والمقاومة الضوئية

سنكمل اليوم سلسلة الحساسات الدرس السادس

ولكن ان كنت لا تعلم ما هى الأردوينو فلقد قمنا بنشر 7 دروس تلخص ما هى الأردوينو يمكن الإطلاع عليها من هنا

سنناقش فى هذا الدرس حساس الحرارة lm35

وحساس flame

اولا حساس الحرارة :

يتأثر حساس الحرارة مع درجة الحرارة المحيطة حيث عندما ترتفع درجة الحرارة تزداد قيمة الخرج من الحساس وكلما قلت درجة الحرارة تقل قيمة الخرج من الحساس

قمنا بتصميم العديد من المشاريع حول هذا الحساس :

انذار الحرائق بإستخدما حساس الحرارة

عمل جهاز متنبأ بحدوث الحرائق بالأردوينو

 يحتوى حساس الحرارة على 3 منافذ

منفذ الطاقة والذي يذهب الى 5 فولت الخاصه بالأردوينو

منفذ السالب والذي يذهب الى السالب الخاص بالأردوينو

منفذ out الذي يذهب الى المنافذ التماثلية الخاصه بالأردوينو

يتم التوصيل كما هو موضح فى الصورة الأتيه

تجربة :

سنقوم بعمل دمج بين الدرس الثالث وهذا الدرس

فسنقوم بقياس درجة الحرارة وعرض الدرجة على شاشة lcd كما موضح فى هذا الفيديو

التوصيل : كما هو موضح فى الصورة الأتيه

الكود :

#include <LiquidCrystal.h>

LiquidCrystal lcd(10,9,6,5,4,3); //define lcdpins

int temp = A0; // sensor pin

float tem; //the data

void setup(){

  lcd.begin(16, 2);

    lcd.setCursor(4,0);

  lcd.print("SMART ARABIC");

  lcd.setCursor(6,1);

  lcd.print("PROJECTS");

  delay(6000);

  lcd.clear();

  lcd.setCursor(0,0);

  lcd.print("made by : ");

  lcd.setCursor(0,1);

  lcd.print("BILAL HASSAN");

  delay(2000);

  lcd.clear();

}

void loop(){

  tem = analogRead(A0); //read from snsor

  tem = tem * 0.48828125; // Measure the heat

  lcd.clear();

  lcd.print("temp :");

  lcd.setCursor(0,6);

  lcd.print(tem);

  delay(200);

}

لن نقوم  بشرح الأكواد الخاصه ب lcd التى سبق ان قمنا بشرحها من قبل

فى البداية قمت بتعريف متغير وجعل قيمته تساوى قراءة الحساس

 tem = analogRead(A0); //read from snsor

ثم عمل بعض العمليات الحسابية للحصول على درجة الحرارة بدرجة سليزيوم عن طريق

  tem = tem * 0.48828125; // Measure the heat

هذه الأكواد الخاصه بحساس

حساس اللهب  flame sensor :

يتمكن حساس اللهب من الكشف عن وجود الحرائق دون القيام باى علميات حسابية

ويوجد نوعان من هذا الحساس نوع الخرج الخاص به تماثلى

ونوه الخرج الخاص به رقمى

التوصيل الى الأردوينو

يتم التوصيل كما هو موضح فى الشكل الأتى

لتحميل الأكواد اضغط هنا

تصميم : بلال حسان سعدى

الدرس الرابع - الحساسات



بسم الله الرحمن الرحيم

لقد ناقشنا فى الدرس السابق كيفية استخدام keypad والأوامر الأساسية الخاصه بها

لكن سنناقش اليوم بعض الملحقات التى تعتبر مقاومان متغيرة

ماذا تعنى مقاومات متغيرة

تعنى ان قيمتها تشبه المقاومة المتغيرة وتتاثر قيمتها على عوامل معينه

فى البداية ان كنت لا تعلم ما هى الأردوينو او ليست لديك فكرة عنها

لقد قمنا بكتابة سبعه دروس تعطيك خليفة واضحه للإطلاع عليها اضغط هنا

سنناقش اليوم ثلاث حساسات من اهم الحساسات الموجوده مع الأردوينو

(soil measure sensor)(photoresistor LDR)

في البداية نبدا بحساس soil sensor

او حساس الرطوبة

فكرة العمل : يقوم هذا الحساس بقياس الرطوبة الخاص به فيمكن لهذا الحساس قياس الرطوبة وعلى حسب درجة الرطوبة فى التربة يعطى قيمة معينه

فإذا كانت نسبة الرطوبة فى التربة مرتفعه تقل قيمة الخرج الخارجه من الحساس

وإذا كانت نسبة الرطوبة فى التربة منخفضه تزاد قيمة الخرج

وتكون قيمة الخرج اشارة تماثلية

يحتوى هذا الحساس على 3 منافذ

منفذ + ويتم توصيله الى 5 فولت

منفذ - ويتم توصيله الى السالب

ومنفذ الإشارة ويتم توصيله الى احد المنافذ التماثلية

الصورة الأتيه توضح كيفية توصيل الحساس الى الأردوينو

يمكن لهذا الحساس فعل العديد من التطبيقات وقمنا بتصميم العديد من المشاريع القائمة على هذا الحساس ويتم استخدامه غالبا فى المزارع

نظام رى زراعى متكامل

كيفية عمل نظام رى ذاتى بإستخدام حساس soil

ويمكنكم مشاهده الفيديو الأتى الذي يوضح اليه عمل الحساس

نتطرق ثانيا الى حساس الضوء او المقاومة الضوئية او ldr

لفهم المقاومة الضوئية يجب اخذ فكرة عن هذا العنصر :

ولقد قمنا بنشر العديد من المشاريع التى تعمد حول هذا العنصر

نظام متتبع ضوء الشمس

نظام تحكم فى إضاءة المنزل تلقائيا

حساس الضوء

 اما ان ياتى كمكون الكتروني او ياتى فى تجميعه كامل وجاهز للإستخدام المباشر

ولكن فى هذا الدرس سنتعامل مع المكون الإكترونى البسيط

طريقة توصيل هذا الحساس مع الأردوينو كما هى موضحه فى الصورة

تحتوى على منفذان منفذ يتم توصيله الى الطاقة 5 فولت

وتوصيل الطرف الأخير الى مقاومة 1 كيلو اوم

وتوصيل الطرف الأخر من المقاومة الى السالب وتوصيل الطرف قبل المقاومة الى المنافذ التماثلية

التجربة :

سقنوم بعمل تجربة للتحكم فى شدة الإضاءة عن طريق مقاومة ضوئية كما هو موضح في الفيديو التالى

اولا التوصيلات اللازمة

ثالثا الكود :

int sen = A0;

int led = 10;

int val = 0;

void setup()

{

  pinMode(led, OUTPUT);

}

void loop()

{

  val=analogRead(A0);

  val=map(val,0,1000,0,255);

  analogWrite(led,val);

}

في البداية تعريف المنافذ و المتغيرات الأساسية

int sen = A0;

int led = 10;

int val = 0;

من ثم تعريف منفذ الليد كخرج ولا يجب تعريف المنافذ التماثلية كدخل لأنها تعرف تلقائيا كدخل

  val=analogRead(A0);

  val=map(val,0,1000,0,255);

ثم قراءة القراءة الخاصه بالحساس

والقيام ببعض العمليات علي هذه البيانات

ثم اخراج هذه البيانات على منفذ الليد واخراج قيمة الحساس كاشارة تماثلية عن طريق امر

analogWrite(pin,value);

فى نهاية هذا الدرس كنا قد ناقشنا العديد من المواضيع المهمه

soil measure sensor , photo resistor ldr

لتحميل جميع الأكواد اضغط هنا

تصميم : بلال حسان سعدى

الدرس الثالث - الحساسات



بسم الله الرحمن الرحيم

بعد ان ناقشنا فى الدرس السابق ملحق من اهم ملحقات الأردوينو وهى شاشة lcd

سنناقش اليوم واحده من اجمل الملحقات وهى key pad لكن فى البداية ان لم تكن لك خبرة فى الأردوينو

فلقد قمنا بكتابة سبع دروس يمكنك الإطلاع عليها أولا للإطلاع عليها اضغط هنا

يعتبر key pad من احد الملحقات

 التى يمكنك ان تستخدمها مع الأردوينو لكتابة شئ ما او لأى غرض اخر

ولقد قمنا بتصميم العديد من المشاريع

مثل :-

كيفية عمل آله حاسبة بإستخدام الأردوينو

كيفية عمل باسورد لفتح الأبواب بواسطه الأردوينو

يمكنك اخذ فكرة عن هذا العنصر الرائع من هذه المقالات

في البداية مما يتكون من هذا العنصر يتكون هذا العنصر من عدد محدد من السويتشات

يكون هناك نوع يحتوى على 16 سويتش واخر يحتوى على 12 سويتش

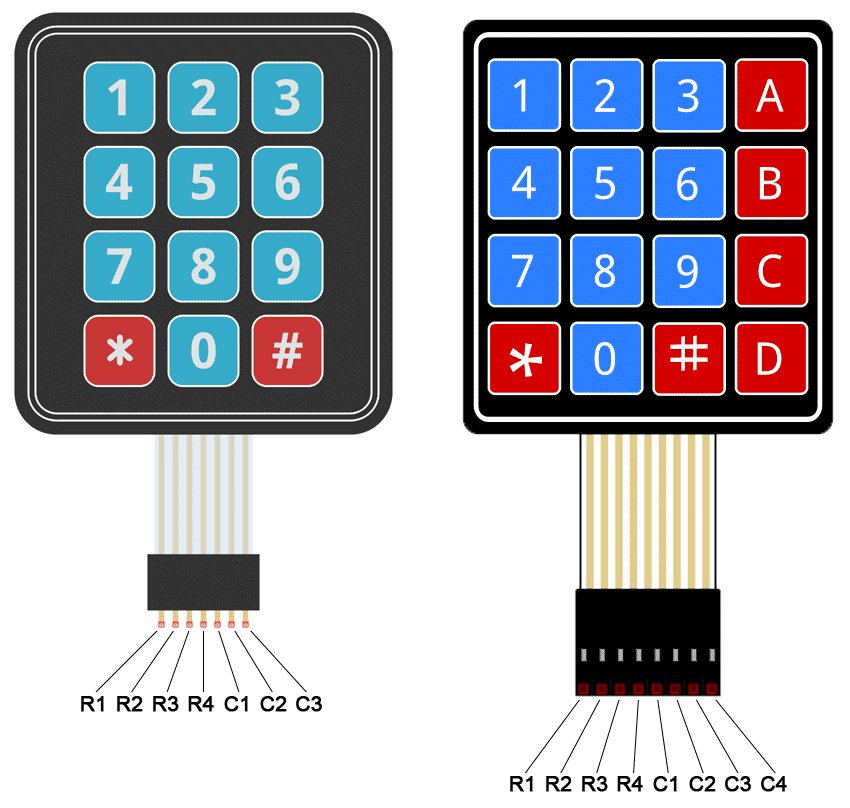

ويتم تجميع هذه السويتشات كما هو موضح فى الصورة الأتيه

فاننا يمكن تجميع هذا العنصر بأنفسنا بمجرد الحصول على بعض سويتشات وتوصيلها معا كما هو موضح بالأعلى

تحتوى keypad على 8 منافذ اذا كانت  16 زر

و 6 منافذ اذا كانت 12 زر

حيث يكون نصف عدد المنافذ خاص بالصفوف والنصف الأخر خاص بالأعمده كما هو موضح فى الصورة الأتيه

والأن نتطرق الى كيفية توصيل هذا العنصر مع الأردوينو

يتم توصيل كل المنافذ الى المنافذ الرقمية مع ملاحظة عدم وضع منافذ فى المنافذ الأتيه 0  و 1 و  13

اخيرا التجربة :

سوف نقوم بعمل تجربة لهذا العنصر فسنقوم باستخدام شاشة lcd

وطباعه ما يتم ضغطه على keypad

والتى يمكن توضيحها فى هذا الفيديو

اولا التوصيلات الأساسية :

لقد ناقشنا من قبل كيفية توصيل lcd ويمكنك الإطلاع علي الدروس السابقه

ملحوظة : يمكن معامله المنافذ التماثلية كانها رقمية بطريقة عادية جدا

قمت بتوصيل keypad الى الأردوينو من المنافذ 12 الى 5

row1 : 12

row2 : 11

row3 : 10

row4 : 9

col1 : 8

col2 : 7

col3 : 6

col4 : 5

ثالثا ننتقل الى الكود :

#include <Keypad.h>

#include <LiquidCrystal.h>

LiquidCrystal lcd(A0,A1,A2,A3,A4,A5);//pin of lcd screen

const byte ROWS = 4; // Four rows

const byte COLS = 4; // four columns

char keys[ROWS][COLS] = {

  {'1','2','3','A'},

  {'4','5','6','B'},

  {'7','8','9','C'},

  {'*','0','#','D'}

};

byte rowPins[ROWS] = { 12,11,10,9 };

byte colPins[COLS] = { 8,7,6,5 };

Keypad kpd( makeKeymap(keys), rowPins, colPins, ROWS, COLS );

void setup()

{

  lcd.begin(16, 2);

    lcd.setCursor(4,0);

  lcd.print("SMART ARABIC");

  lcd.setCursor(6,1);

  lcd.print("PROJECTS");

  delay(6000);

  lcd.clear();

  lcd.setCursor(0,0);

  lcd.print("made by : ");

  lcd.setCursor(0,1);

  lcd.print("BILAL HASSAN");

  delay(2000);

  lcd.clear();

}

void loop()

{

  char key = kpd.getKey();

  if (key != NO_KEY)

{

      lcd.print(key);

  }}

لقد قمنا بشرح اغلبية هذا الكود  فى الدرس السابق فلن نشرحه مجددا وسنكتفى بالجزء الخاص ب keypad

فى البداية من اجل التعامل مع keypad يجب استخدام مكتبة خاصه عن طريق

#include<Keypad.h>

حيث تسهل هذه المكتبة العمل مع keypad

من ثم هناك بعض التعريفات الأساسية مثل عدد الصفوف وعدد الأعمدة

المنافذ الخاصه بالصفوف والمنافذ الخاصه بالأعمده

const byte ROWS = 4; // Four rows

const byte COLS = 4; // four columns

يجب ان تكون هذه التعريفات من نوع byte لضمان عمل المكتبة

byte rowPins[ROWS] = { 12,11,10,9 };

byte colPins[COLS] = { 8,7,6,5 };

ومت ثم انشاء مصفوفتين يتم وضع فيهما المنافذ الخاصه بالصفوف والمنافذ الخاصه بالأعمدة ويجب ان تكون ايضا المصفوفة من نوع byte

ومن ثم تعريف الحروف فيجب عمل مصفوفة تحتوى على كل الحروف التى نريد ان نقراءها عند ضغط على سويتش معين

char keys[ROWS][COLS] = {

  {'1','2','3','A'},

  {'4','5','6','B'},

  {'7','8','9','C'},

  {'*','0','#','D'}

};

فمثلا عند استخدام keypad تحتوى على 4 صفوف و 4 اعمده نحصل على 4 مصفوفات فى كل واحده 4 قيم

وعندما نستخدم keypad تحتوى على 4 صفوف و 3 اعمده نحصل على 4 مصفوفات فى كل واحده ثلاث قيم

ففائده المصفوفة التى في الأعلى تعريف المكتبة بالحروف التى سنستخدمها ولا يشترط استخدام هذه الحروف يمكن استخدام حروف اخرى يمكن ازالة الأرقام واكمال الحروف

Keypad kpd( makeKeymap(keys), rowPins, colPins, ROWS, COLS );

نتجه الأن الى اهم جزء وهو تعريف keypad الى المكتبه فى البداية نكتب اسم المكتبه ثم اسم الكائن الذي سنتعامل معه وكما قلت من قبل لا يشترط ان يكون الإسم ثابت يمكن تغيير الأسم الى اي اسم تريده

ثم استخدام امر

makeKeymap(key)

بهذا الأمر انت تقول للمكتبة خذي المصفوفة الخاصه بالحروف وقومى بعمل خريطة لهذه الحروف و الأرقام لأجل استخدامها مع keypad

ثم وضع المصفوفة الخاص بالمنافذ الخاصه بالصفوف

ثم وضع المنافذ الخاصه بالأعمده

ثم وضع عدد الصفوف وعدد الأعمده

وبهذا ننهى التعريفات الأساسية الخاصه بالكائن

بعد ذلك امر

kpd.getKey();

يقوم هذا الكود بمعرفة الزر الذي تم ضغطه وجعل مكانه فى المصفوفة الخاصة بالصفوف

لتحميل الأكواد اضغط هنا

تصميم : بلال حسان سعدى

الدرس الثانى - الحساسات



بسم الله الرحمن الرحيم

بعد ان ناقشنا فى الدرس السابق احد ملحقات الأردوينو الأساسية وهى led و rgb و speaker

لكن اليوم سوف نبدأ ببعض الأوامر المتقدمه وهى ملحقات الخاصه بعرض البيانات وسنختار من بينها lcd

وهى تعتبر شاشة يمكن التعامل معها بواسطه الأردوينو والتى سنستطيع اليوم طباعه عليها بيانات عديد

فى البداية ان كنت لا تعرف ما هى الأردوينو فيجب مراجعه السبع دروس التى قمنا بكتابتها من قبل للإطلاع عليها اضغط هنا

 lcd هى احد اهم ملحقات الأردوينو التى يمكننه عرض عليه بيانات مختلفه

ولكن هذا النوع من الشاشات لا يمكنه عرض صور معقده ولكن يمكن عرض بعض الكلمات او الرموز فقط

تحتوى lcd على 16 منفذ

سنستخدم فقط 12 منفذ

ولم نتسخد اول 3 منافذ البيانات الخاصه بها

يتم توصيل rw الى السالب وهو الذي يتيح لنا الكتابة على الشاشه

وتوصيل vo الى مقاومة متغيره قيمتها 4.7 كيلو اوم و هذا المنفذ هو القادر على التحكم فى درجة وضوح الكلام على الشاشة

ويتم توصيل vcc الى 5 فولت

وتوصيل gnd الى السالب

ويعد اخر منفذان هم المسئولان عن شدة اضاءة lcd حيث يتم توصيل A الى الموجب عبر مقاومة 330 اوم لعدم حرق الشاشة

ثم توصيل C الى السالب

ويتم توصيل منافذ الداتا من

RS و EN و DB4 و DB5 و DB6 و DB7

الى المنافذ الرقمية الخاصه بالأردوينو

توجد نوع من الشاشات تعتمد على بروتوكل I2C والتى تمكنك من التحكم فى الشاشة عن طريق منفذان فقط يتم توصيلهما الى A4 و A5

وهناك ADAPTER خاص بالشاشات يؤدى هذا الغلط حيث يتم توصيله الي منافذ الشاشة بطريقة مباشرة

وتحصل منه على 4 منافذ

منفذ + الذى يذهب الى 5 فولت

منفذ  - الذي يذهب للسالب

منفذ SCK الذي يذهب الى A4

منفذ SDA الذي يذهب الى A5

التجربة :

سنقوم بتمثيل مثل هذه التجربة الموضحه فى الفيديو الذي فى الأسفل

اولا الأدوات المطلوبة :

LCD

ARDUINO UNO

VERIABLE RESISTOR 4.7 KILO OHM

RESISTOR 330 OHM

ثانيا التوصيلات الأساسية :

التوصيلات كما هى موضحه فى الأعلى

والتى قمنا بشرحها من قبل

نذهب الأن الى الكود

#include <LiquidCrystal.h>

LiquidCrystal lcd(12,11,10,9,8,7);

void setup()

{

lcd.begin(16,2);

  lcd.setCursor(4,0);

  lcd.print("SMART ARABIC");

  lcd.setCursor(6,1);

  lcd.print("PROJECTS");

  delay(6000);

  lcd.clear();

  lcd.setCursor(0,0);

  lcd.print("made by : ");

  lcd.setCursor(0,1);

  lcd.print("BILAL HASSAN");

}

void loop(){}

فى البداية للتعامل مع الشاشات يجب استخدام مكتبة معينة

والغرض من المكتبة هو تسهيل العمل على الشاشة حيث ان كتابة الكود بدون المكتبة بكون صعب على المبتدئين

فيجب ان نضيف المكتبة التى تسمى LiquidCrystal.h

واستخدام الأمر

#include<>

الذى الغرض منه اضافة المكتبة فيكون اضافة المكتبة الخاصه بالشاشة عن طريق

#include <LiquidCrystal.h>

ثم ننتقل الأن الى جزء مهم

كيف ستعرف المكتبة المنافذ الخاصه بالشاشة  ؟

عن طريق شئ يسمي كائن او object

انه امر متقدم فى لغة برمجة ++c

ولكن غير مهم الأن المهم اننا لكى نعرف المنافذ الخاصه بالشاشه

نقوم بكتابة اسم المكتبة وبعد ذلك كتابة اسم الكائن او اسم متغير الذي سنضعه للشاشه ومن ثم كتابة المنافذ

LiquidCrystal lcd(rs,en,db4,db5,db6,db7);

فكما تلاحظون فى هذا الأمر قمت بتسميه الشاشة باسم lcd

وهذا الأسم غير ضرورى يمكن تغييره لأي اسم اخر

ثم ندخل الى القسم الخاص بالتعريفات

lcd.begin(16,2);

هذا الأمر وهو بمثابة تعريف الشاشة ويتم وضع هنا عدد الصفوف والأعمده

حيث اشهر الشاشات تحتوى على 16 عمود  و صفان

ولكن هناك شاشات بمقاسات اخرى كل ما عليك هو تغيير المقاسات فى التعريف الخاص بالشاشة

  lcd.setCursor(4,0);

من ثم هذا الأمر الذي يتيح لكتابة فى مكان محدد فى الشاشة فمثلا اذا اردت ان تكتب فى العمود الرابع تستخدم هذه الأمر

والذي تمثل الخانه الأولى رقم العمود المقصود

والخانه الثانية رقم الصف ويبدا التدريج  من الصفر حيث ان الصف الأول يمثل برقم صفر

  lcd.print("SMART ARABIC");

هذا الأمر الذي يتيح لك طباعه كلمه على الشاشة ويمكنك كتابة ما تشاء بشرط وجوده بين علامتين التنصيص

ويجب استخدام تاخير زمنى لا يقل عن ثانية لرؤية ما طبع على الشاشة فاذا لم يتم استخدام تاخير زمنى يختفى الكلام على الفور

  lcd.clear();

يستخدم هذا الأمر لمسح كل شئ على الشاشة

وقمت بوضع هذه الأوامر فى void setup

لانى لا اريد ان تتكر ولكن اريد ان تطبع مره واحده

وبهذا الكود نستطيع ان ننفذ التجربة التى فى الأعلى

وفى النهاية لقد ناقشنا اليوم احد اهم ملحقات الأردوينو الأساسية وهى الشاشات

لتحميل الأكواد اضغط هنا

تصميم : بلال حسان سعدى
