هذا الغرض من هذا المشروع جذب الإنتباه ليس الا
سنقوم اليوم بتصميم مشروع بحيث سنستخدم حساس المسافة الشهير التراسونيك لحساب المسافة وسنستخدم شاشة lcd لعرض المسافة عليها
قمنا من قبل بتصميم اكثر من مشروع للتعامل مع حساس المسافة
كيفية عمل رادار بواسطة الأردوينو للإطلاع عليه اضغط هنا
ومشروع حساس المسافة و 8 ليدات الذى يعتبر من المشاريع الجميله للإطلاع عليه اضغط هنا
ونتجه الأن الى مشروعنا
اولا الأدوات
ultrasonic sensor
arduino
lcd screen
wires
ultrasonic sensor
حساس المسافة الشهير الذى يعمل على الموجات الصوتية ويقوم بعرض الزمن الخاص الذى استغرقه الصوت فى المسافى الىت بين الجسم والحساس والتى يمكن حساب المسافة من سرعة الصوت
lcd screen
وهى التى تعد من احد الشاشات التى تستطيع العمل مع الأردوينو والتى سنقوم بعرض عليها المسافة
اما الأردوينو فأى نوع كافى ووافى سنستخدم أردوينو اونو

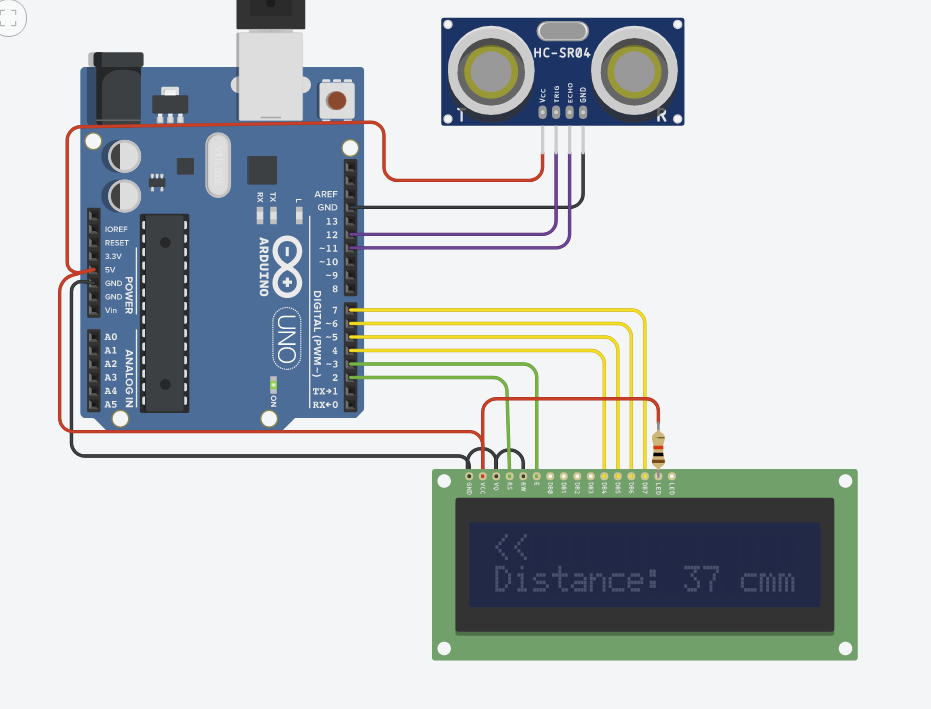

ثانيا التوصيلات :
كما ترون ان التوصيلات ليس بشئ المعقد ابدا كل ما عليكم هو اتباع الصورة

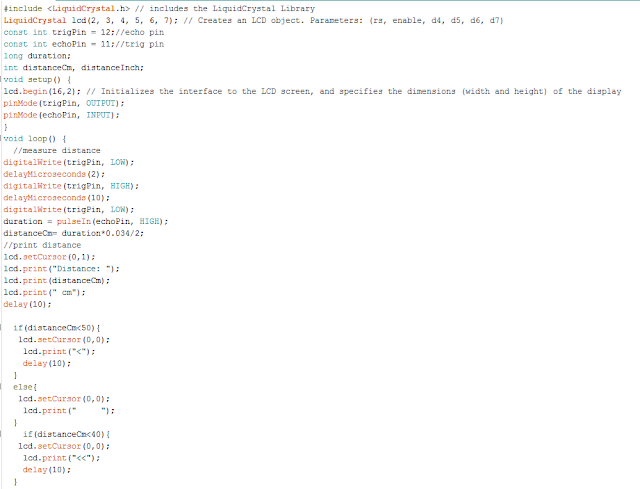

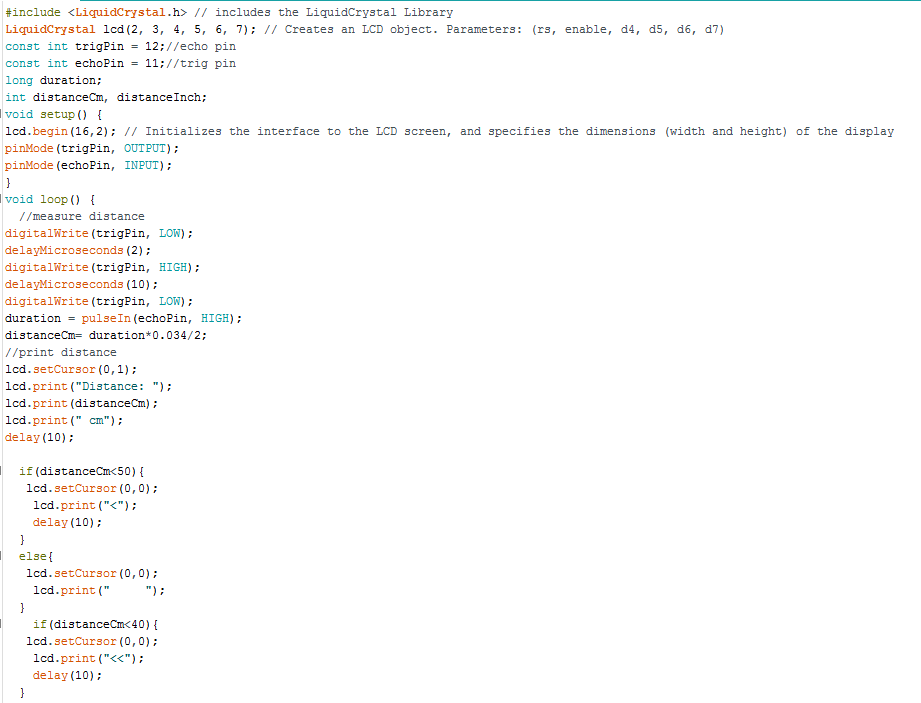

ثالثا الكود :
هذاىجزء من الكود لتحميل باقى الكود اضغط هنا
يمكنكم تجربة المشروع عملى على التينكر كاد اضغط هنا
هل قمتم بتجربتها شاركونا فى التعليقات
بقلم : بلال حسان سعدى
